CÁCH ĐỌC MÃ LỖI OBD I CÁC DÒNG XE Ô TÔ HIỆN NAY



1.TOYOTA

Bước 1 – Xác định vị trí giắc chẩn đoán, thường nằm dưới nắp capô, bình ắc quy

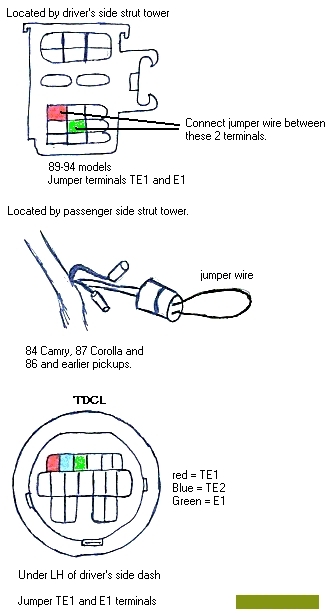

Bước 2 –Đấu tắt 2 chân TE1 và E1 của giắc chẩn đoán, tùy theo đời xe và model xe mà sẽ có những dạng giắc chẩn đoán khác nhau (tham khảo hình bên dưới)

Bước 3 –Bật chìa khóa ON và theo dõi sự nháy của đèn check. Tham khảo bảng mã lỗi bên dưới để xác định lỗi.

Bước 4 – Sau khi sửa chữa mã lỗi hoàn tất, tắt OFF chìa khóa, rút dây đấu tắt ra. Tiến hành xóa mã lỗi bằng cách rút cầu chì EFI 15A trong khoảng 30 giây hoặc cũng có thể xóa lỗi bằng cách rút cọc âm ắc quy, như vậy mã lỗi đã được xóa.

BẢNG MÃ LỖI

1	Xe bình thường.	26	Không khí-nhiên liệu Tỷ lệ giàu.
2	Tín hiệu lưu lượng không khí	27	Tín hiệu cảm biến oxy dưới.
3	Tín hiệu đánh lửa.	28	Tín hiệu cảm biến oxy số 2.
4	Cảm biến nhiệt độ nước làm mát động cơ	31	Tín hiệu cảm biến lưu lượng không khí (tín hiệu cảm biến chân không).
5	Cảm biến oxy.	32	Tín hiệu cảm biến lưu lượng không khí
6	Tín hiệu RPM (tín hiệu từ cảm biến trục cam).	34	Tín hiệu áp suất turbo tăng áp.
7	Tín hiệu cảm biến vị trí bướm ga	35	Tín hiệu cảm biến áp suất turbo tăng áp.
8	Cảm biến nhiệt độ không khí nạp	35	Tín hiệu cảm biến HAC(cảm biến bù tải).
9	Tín hiệu cảm biến tốc độ	41	Tín hiệu cảm biến vị trí bướm ga
10	Tín hiệu khởi động	42	Cảm biến tốc độ xe
11	Công tắc tín hiệu	43	Tín hiệu khởi động
11	ECU / ECM.	51	Công tắc tín hiệu
12	Tín hiệu cảm biến điều khiển kích nổ	52	Tín hiệu gõ (cảm biến kích nổ)
12	Tín hiệu RPM.	53	Tín hiệu cảm biến gõ
13	CPU Điều khiển kích nổ (ECM).	54	Tín hiệu ECM.
13	Tín hiệu RPM.	71	Hệ thống tuần hoàn khí thải.
14	Turbo tăng áp áp.	72	Tín hiệu van điện từ ngắt nhiên liệu.
14	Tín hiệu đánh lửa.	78	Tín hiệu điều khiển bơm nhiên liệu.
21	Cảm biến oxy.	81	Giao tiếp TCM.
22	Cảm biến nhiệt độ nước làm mát động cơ	83	Giao tiếp TCM.
23	Cảm biến nhiệt độ không khí nạp.	84	Giao tiếp TCM.
24	Cảm biến nhiệt độ không khí nạp.	85	Giao tiếp TCM.
25	Tỷ lệ không khí-nhiên liệu nghèo

2. LEXUS

Bước 1 – Xác định vị trí giắc chẩn đoán, thường nằm dưới nắp capô, gần cản trước bên phía người lái

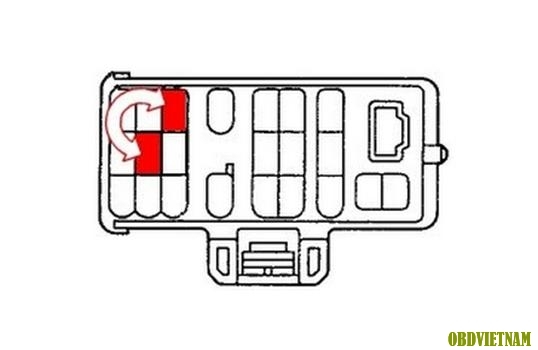

Bước 2 –Đấu tắt 2 chân TE1 và TE như hình bên dưới

Bước 3 –Bật chìa khóa ON và theo dõi sự nháy của đèn check. Tham khảo bảng mã lỗi bên dưới để xác định lỗi.

Bước 4 – Sau khi sửa chữa mã lỗi hoàn tất, tắt OFF chìa khóa, rút dây đấu tắt ra. Tiến hành xóa mã lỗi bằng cách rút cọc âm ắc quy trong khoảng 3 phút rồi đấu lại, như vậy mã lỗi đã được xóa.

BẢNG MÃ LỖI

Code 12 and 13 Rpm signal circuit fault

Code 14 Igniter signal circuit fault

Code 16 ECT control signal fault

Code 21 and Code 28 Main oxygen sensor fault (for ES300, SC300 and GS300 models)

Code 22 Coolant temperature circuit fault

Code 24 Intake temperature sensor circuit fault

Code 25 and Code 26 Air fuel ratio fault (for ES300 SC300 models)

Code 27 Sub-oxygen sensor circuit fault (for ES300 CA GS300 models)

Code 31 Low airflow meter voltage (for ES300 and GS300 models)

Code 32 High airflow meter voltage (for ES300 model)

Code 35 Barometric pressure sensor circuit fault (for GS300 SC300 models)

Code 41 and Code 47 Throttle position sensor circuit fault

Code 42 Vehicle speed sensor circuit fault

Code 43 Starter signal

Code 51 Switch condition signal fault (for ES300; GS300 SC300 models)

Code 52 Code 52 and Code 55 Knock sensor circuit fault

Code 71 EGR system circuit fault (for ES300; GS300 SC300 models)

Code 78 Fuel pump control circuit fault (for GS300 SC300 models)

3. FORD

Bước 1 – Xác định vị trí giắc chẩn đoán, thường nằm dưới nắp capô gần bình ắc quy

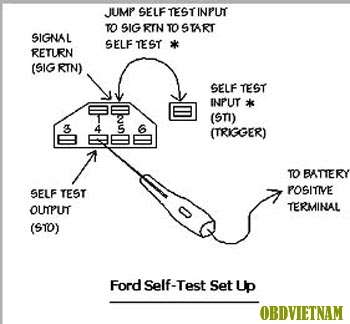

Bước 2 –Thực hiện kết nối như hình bên dưới

Bước 3 –Bật chìa khóa ON và theo dõi sự nháy của đèn check. Tham khảo bảng mã lỗi bên dưới để xác định lỗi.

Bước 4 – Sau khi sửa chữa mã lỗi hoàn tất, chỉ cần rút bình ắc quy trong vòng 30 giây để xóa lỗi.

BẢNG MÃ LỖI (DÀNH CHO NHỮNG XE TRƯỚC NĂM 1996)

11 - System pass

12 - Idle control fault

13 - DC motor did not move

14 - engine rpm signal fault or PIP circuit failure

15 - EEC processor or power to KAM interrupted

16 - rpm to low to check oxygen sensor test or fuel control error

17 - CFI fuel control system fault or rich/lean condition indicated

18 - Ignition diagnostic monitor (IDM) circuit failure

19 - Cylinder identification (CID) sensor input failure

21 - Engine coolant temperature (ECT) out of self-test range

22 - Manifold absolute pressure (MAP) sensor circuit out of range

23 - Throttle position sensor out of self-test range

24 - Air charge temperature (ACT) sensor out of self-test range

25 - Knock not sensed during dynamic response test

26 - Transmission fluid temperature out of self-test range

28 - Loss of primary tach, right side

29 - Insufficient input from vehicle speed sensor

31 - EGR position sensor below minimum voltage

32 - EGR position sensor below closed limit

33 - Throttle position sensor noisy/harsh on line

34 - EGR valve circuit out of self-test range

35 - EGR valve circuit above maximum voltage

38 - Idle track switch circuit open

39 - AXOD torque converter or bypass clutch not applying properly

41 - Oxygen sensor circuit indicates system always lean

42 - Oxygen sensor circuit indicates system always rich

43 - Oxygen sensor out of self-test range

44 - Air injection control system failure

45 - Coil 1 primary circuit failure

46 - Coil primary circuit failure

47  - 4X4 switch is closed or oxygen sensor failure

48 - Coil primary circuit failure

49 - Electronic transmission shift error

51 - Engine coolant temperature sensor circuit open

52 - Power steering pressure switch circuit open

53 - Throttle position circuit above maximum voltage

54 - Air charge temperature circuit open

55 - Key power input to processor open circuit

56 - Mass air flow circuit above maximum voltage

57 - AXOD circuit failure

58 - Idle tracking switch circuit fault

59 - Automatic transmission shift error

61 - Engine coolant temperature circuit grounded

62 - Converter clutch error

63 - Throttle position circuit below minimum voltage

64 - Air charge temperature circuit grounded

65 - Charging system over voltage

66 - Mass air flow sensor circuit below minimum voltage

67 - Neutral/drive switch circuit open

68 - Transmission fluid temperature over temperature transmission shift error

70 - Data circuit communication link circuit failure

71 - Message center circuit circuit failure

72 - Insufficient manifold absolute pressure (MAP) change during dynamic response test

73 - Insufficient throttle position (TPS) change during dynamic response test

74 - Brake on/off (BOO) circuit open

75 - Brake on/off (BOO) circuit closed

76 - Insufficient air flow output change during test

77 - Brief wide open throttle not sensed during test

78 - Power interrupt detected

79 - A/C on/defrost on during self test

81 - Map has not changed normally

82 - Super charger bypass circuit failure

83 - OIC-low speed fuel pump relay circuit failure

84 - EGR vacuum regulator (EVR) circuit failure

85 - Canister purge circuit failure

86 - Shift solenoid circuit failure

87 - Fuel pump circuit failure

88 - Electro drive fan circuit failure

89 - Transmission solenoid circuit failure

91 - No oxygen sensor switching detected

92 - Shift solenoid circuit failure

93 - Throttle position sensor input low

94 - Torque converter clutch solenoid circuit failure

95 - Fuel pump secondary circuit failure

96 - Fuel pump secondary circuit failure

97 - Transmission indicator circuit failure

98 - Electronic pressure control circuit failure

99 - EEC has not learned to control idle

4. GM

Bước 1 – Xác định vị trí giắc chẩn đoán, thường nằm dưới nắp taplôbên phía người lái

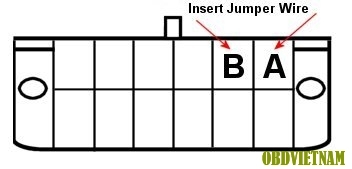

Bước 2 –Thực hiện đấu tắt 2 chân B và A như hình bên dưới

Bước 3 –Bật chìa khóa ON và theo dõi sự nháy của đèn check. Tham khảo bảng mã lỗi bên dưới để xác định lỗi.

Bước 4 – Sau khi sửa chữa mã lỗi hoàn tất, chỉ cần rút bình ắc quy trong vòng 30 giây để xóa lỗi.

BẢNG MÃ LỖI

12 - System normal

13 - Oxygen sensor circuit open

14 - Coolant sensor high resistance or shorted

15 - Coolant sensor circuit low or open

16 - Direct ignition system (DIS) fault in circuit

17 - Camshaft position sensor fault

18 - Crankshaft or camshaft sensor error

19 - Crankshaft sensor circuit fault

21 - TPS sensor out of range

22 - TPS sensor signal voltage low

23 - Intake air temp sensor out of range, low

24 - Vehicle speed (vss) sensor circuit fault

25 - Air temp sensor sensor out of range, high

26 - Quad-driver module (computer) circuit #1 fault

27 - Quad-driver module (computer) 2nd gear circuit

28 - Quad-driver module (computer) circuit #2 fault

29 - Quad driver module (computer) 4th gear circuit

31 - Camshaft position sensor fault

32 - EGR circuit fault

33 - Map sensor signal out of range, high

34 - Map sensor signal out of range, low

35 - Idle air control sensor circuit fault

36 - Ignition system circuit error

38 - Brake input circuit fault

39 - Clutch input circuit fault

41 - Camshaft sensor circuit fault, ignition control circuit fault

42 - Electronic spark timing (EST) circuit grounded

43 - Knock sensor or electronic spark control circuit fault

44 - Oxygen sensor lean exhaust

45 - Oxygen sensor rich exhaust

46 - Pass-key II circuit or power steering pressure switch circuit fault

47 - PCM data circuit

48 - Misfire diagnosis

51 - Calibration error, mem-cal, ecm or eprom failure

52 - Engine oil temperature circuit, low temperature indicated

53 - Battery voltage error or egr or pass-key II circuit

54 - EGR system failure or fuel pump circuit low voltage

55 - Converter error or pcm not grounded or lean fuel or founded reference voltage

56 - Quad-driver module #2 circuit

57 - Boost control problem

58 - Vehicle anti-theft system fuel enable circuit

61 - AC system performance or degraded oxygen sensor signal

62 - Engine oil temperature high temperature indicated

63 - Oxygen sensor right side circuit open or map sensor out of range

64 - Oxygen sensor right side lean exhaust indicated

65 - Oxygen sensor right side rich exhaust indicated

66 - AC pressure sensor circuit low pressure

67 - AC pressure sensor circuit or a/c clutch circuit failure

68 - AC compressor relay circuit failure

69 - AC clutch circuit head pressure high

70 - AC refrigerant pressure circuit high

71 - AC evaporator temperature sensor circuit low

72 - Gear selector switch circuit

73 - AC evaporator temperature circuit high

75 - Digital egr #1 solenoid error

76 - Digital egr #2 solenoid error

77 - Digital egr #3 solenoid error

79 - Vehicle speed sensor (vss) circuit signal high

80 - Vehicle speed sensor (vss) circuit signal low

81 - Brake input circuit fault

82 - Ignition control (IC) 3X signal error

85 - Prom error

86 - Analog/digital pcm error

87 - Eprom error

99 - Power management

5. HONDA

Bước 1 – Xác định vị trí giắc chẩn đoán, thường nằm dưới táp lô phía bên phụ

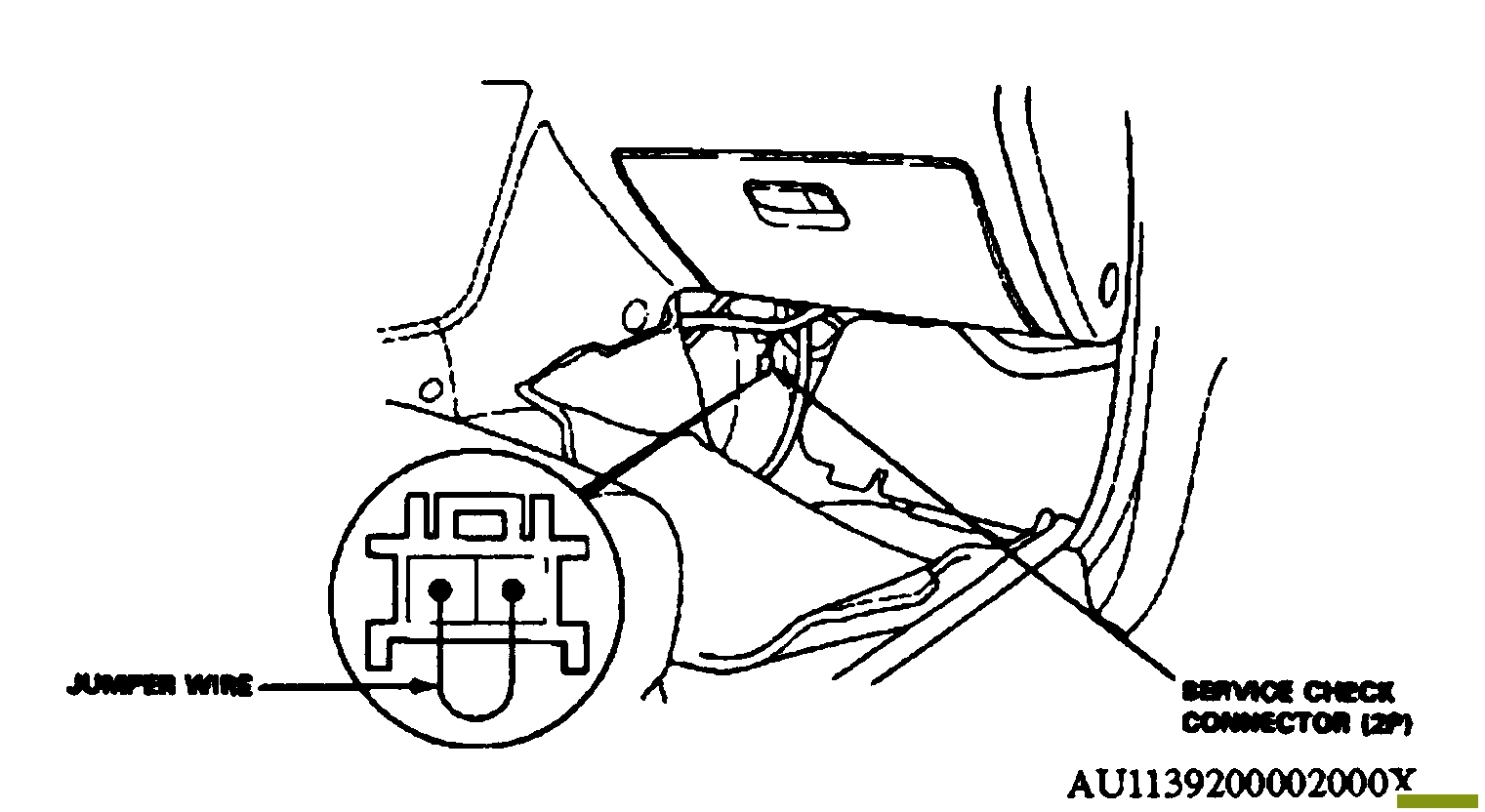

Bước 2 –Thực hiện kết nối như hình bên dưới

Bước 3 –Bật chìa khóa ON và theo dõi sự nháy của đèn check. Tham khảo bảng mã lỗi bên dưới để xác định lỗi.

Bước 4 – Sau khi sửa chữa mã lỗi hoàn tất, rút cọc âm ắc quy ít nhất 10 giây để xóa lỗi.

BẢNG MÃ LỖI

Code 0 and 11 Electronic Control Module (ECM) Computer

Code 1 Heated oxygen sensor A

Code 2 Oxygen content B

Code 3 and 5 Manifold Absolute Pressure

Code 4 Crank position sensor

Code 6 Engine coolant temperature
