Hướng dẫn đọc xóa lỗi và xem data trên HONDA IDS

HƯỚNG DẪN SỬ DỤNG HONDA HIM TEST LỖI TRÊN XE HONDA CR-V 2003.

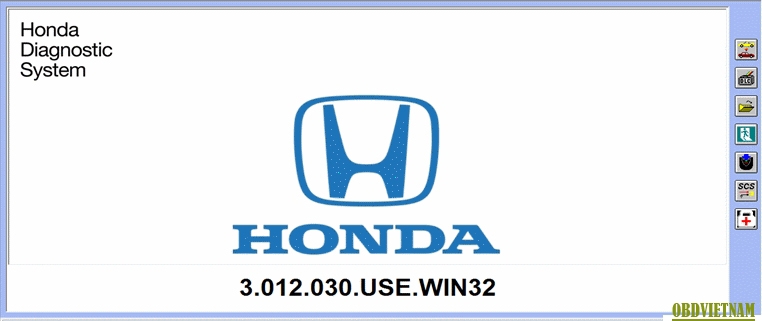

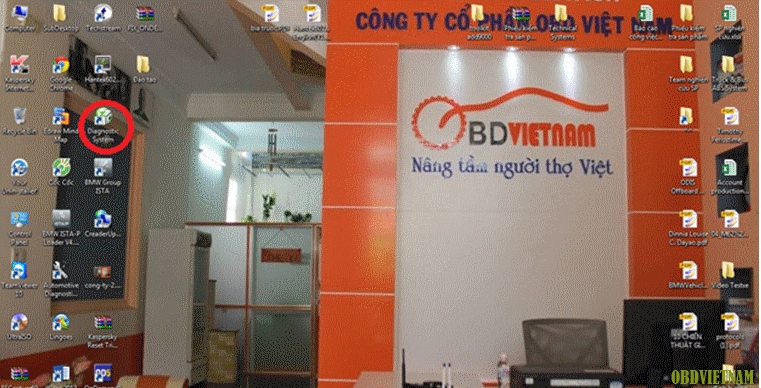

Bước 1: Khởi động HDS (Honda Diagnostic System) từ Desktop.

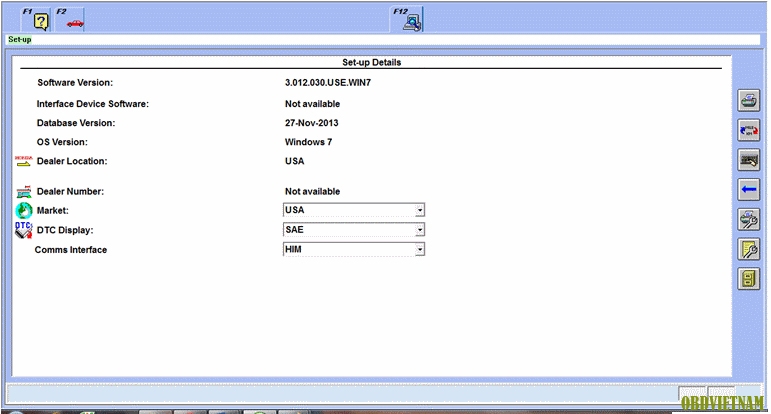

Bước 2: Sau khi chương trình khởi động xong, chọn mục F12 cấu hình phần Comms Interface chọn thiết bị HIM.

Market: Thực hiện chọn thị trường xe.

DTC Display: Hiển thị kiểu lỗi, lỗi chung SAE hoặc lỗi nhà máy HONDA

Comms Interface: Chọn thiết bị sử dụng với phần mềm Honda HDS, phần mềm Honda HDS cho phép thực hiện chẩn đoán trên dòng xe HONDA với 3 thiết bị phần cứng là HONDA HIM, GNA 600 và MPX MVCI (ở đây ta sử dụng thiết bị chẩn đoán Honda Him)

Vehicle Selection – Chọn xe.

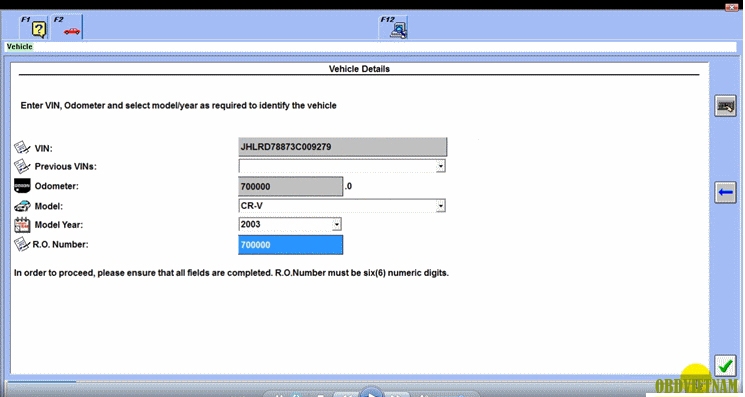

Cho phép thực hiện lựa chon chính xác dòng xe cần chẩn đoán bằng cách nhập thông tin chiếc xe vào các ô dữ liệu như hình bên dưới.

Cách xác định thông tin xe cần chẩn đoán.

1. Nhập số VIN
2. Nhập số km
3. Tùy theo thị trường sẽ có thể lựa chọn vị trí lái xe ( Tùy chọn)
4. Mục Model và Model Year sẽ tự động hiện ra nếu số VIN sẽ được nhập thành công. Nếu mẫu xe và năm sản xuất không hiện ra một cách chính xác, người dùng sẽ phải xác định mẫu xe và năm sản xuất lần lượt.
5. Nhập thứ tự sữa chữa (R.O Number) buộc phải nhập 6 chữ số.
6. Một khi đã nhập hết dữ liệu, thì phím Enter màu xanh hiện ra ở góc dưới bên phải. Nhấn phím này để thực hiện chẩn đoán.

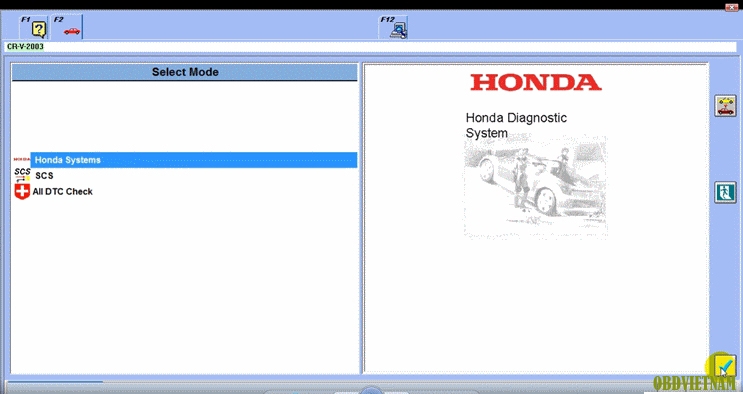

Bước 3: Chọn Honda System để thực hiện chẩn đoán hệ thống.

All DTC Check: Chức năng này sẽ đọc lỗi cho tất cả hệ thống được hỗ trợ trên xe.

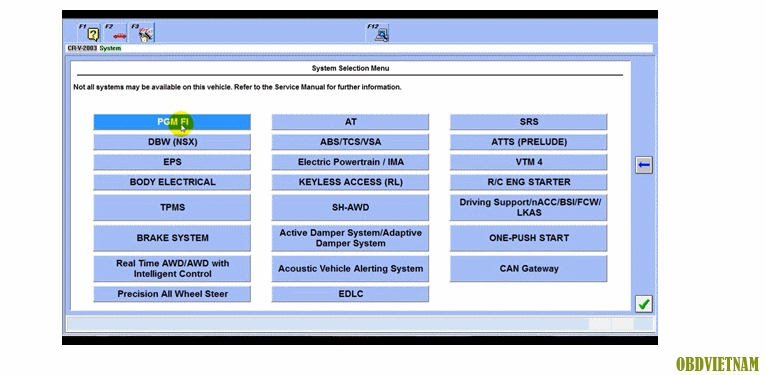

Sau khi chọn chức năng Honda Systems, màn hình sẽ hiện lên các hộp điều khiển và chọn hộp muốn kiểm tra. Ví dụ như hình bên dưới ta chọn kiểm tra hộp điều khiển động cơ PGM FI.
Bươc 4: Chọn PGM-FI để chẩn đoán hệ thống động cơ.

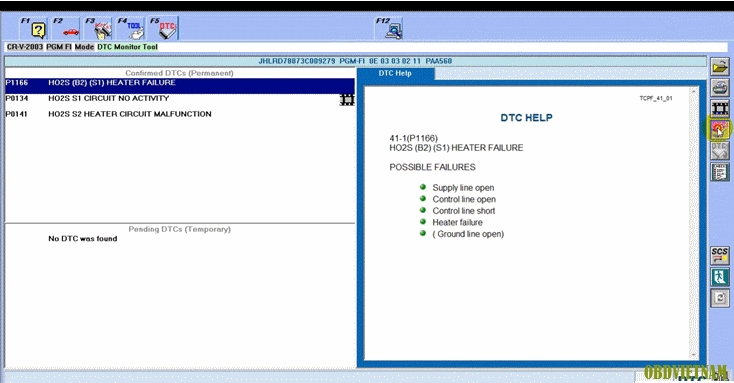

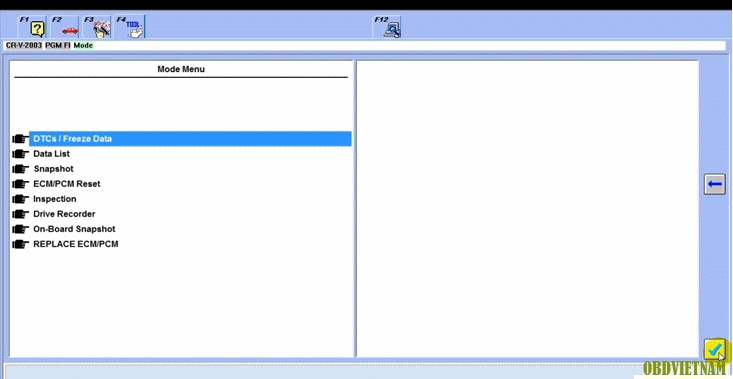

Bước 5: Chọn DTCs/Freeze Data để tiến hành đọc lỗi hệ thống.

Kết quả chẩn đoán chỉ ra hệ thống động cơ đang bị lỗi liên quan đến cảm biến Oxy 1 trước bầu lọc khí xả Catalytic. => Gây ra tính trạng máy nổ rung giật ở động cơ => Biện pháp khắc phục kiểm tra mạch cảm biến và thay thế cảm biến.

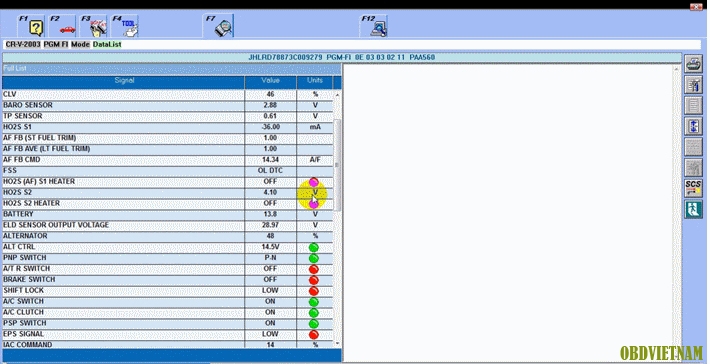

Bước 6. Để xem dữ liệu động cơ chọn Data List.

Chức năng Data List đưa ra danh sách các giá trị thông số của các cảm biến, trạng thái của các cơ cấu chấp hành, giá trị các tín hiệu của hệ thống.
